长沙水泵厂天鹅泵业有限公司N,NB,GNL冷凝泵，材质好，价格低，经久耐用!

1、 产品概述

GNL,N,NB型冷凝水泵主要供火力发电厂输送冷凝水只用，亦可用在介质与冷凝水相似的 其他地方。有较好的吸入性能。N型泵系单级、单吸悬臂式离心冷凝泵;供抽送冷凝器中的凝结水和750-3000千瓦汽轮机发电机组抽送凝结水或物理、化学 性质类似于水的其他液体之用。液体温度不超过80℃。

2、 型号说明

3N6×2

3------吸入管直径被25除

N------卧式悬臂冷凝水泵

6------设计单级扬程被10除后取整数

2------级数

GNL3-A(B)

G —— 高吸程

N —— 冷凝泵

L —— 立式

3 —— 泵入口直径为3吋

A、B —— 两种不同叶轮

3、 性能范围

流量：Q=8-120m3/h

扬程：H=38-143m

4、结构说明

GN型为卧式，固定部分主要由进水段、中段、出水段、轴承体、导叶、密封环组成。转动部分的轴向力由球轴承承受，径向力则由球轴承和装于导叶上的套筒轴承共同承受。

填料的四周和轴承体上均有冷却室，可接引冷却水，进水方向为轴向，出水方向垂直向上，卧式结构轻巧，但需拆卸管路才能检修。

GNL型为立式，泵体和泵盖沿轴心线分开，转动部分的轴向力由球轴承承受，径向力则由球轴承和套筒轴承共同承受。泵的进水口和出水口均铸在泵体上，泵体下 部有半圆形的泵足，上部则有半圆形支承，支座装于其上，电机装在此支座上，立式泵占地面积小，检修方便。

泵的过流部件材质为铸铁，轴封为填料密封，从电动机端向泵看，为逆时针方向旋转。成套供应泵、电机、联轴器、底座、止回阀、闸阀，如有特别的要求，在订货时向我厂说明，我厂将在设计、制造、测试、安装、维修、代培操作人员等方面提供一系列的优质服务。

N型冷凝泵支承部分主要件有托架、前后铀承压盖和铀组合定位在托架上的前后径向滚珠铀承上，滚球铀承亦承受未被平衡的铀向力。用稀油润滑，油量可从油标看 出。前后铀承压盖均装有毛毡密封圈做为铀封以防漏油。管堵处的孔用来灌油。清洗换油时从丝孔将油放出。泵采用软填料密封，在铀封处装有可更换的铀套。泵通 过弹性联铀器由电动机驱动，从传动方向看，泵为逆时针方向旋转。单级：主要件有黄铜80-3铸成的叶轮通过键固定在由45号优质碳素钢制成的铀上，叶轮装 在有耐磨铸铁HT20-40铸成的泵体，泵盖所构成的泵工作室内，动力机通过联铀器带动支在铀承中的铀和叶轮，泵就工作，耐磨铸铁HT20-40制成的铀 套，与衬套(指6N6和4N6×2)之间有着水润滑的铀承的作用，泵休后的填料函内装有填料环，及填料油浸石墨石棉绳，开口填料压盖，借助加长双头螺栓压 紧填料，并可调整松紧，外部引入高天大气压的密封水，通过接管对准填料环在整个填料函内就形成隔绝空气侵入泵内的密封腔，同时阴止泵内水向外流，仅有少量 的润滑水滴出。在叶轮上开有平衡孔。使高压区与进口低压区沟通从而消除铀向推力，为了防止磨损泵体和泵盖，易于修理，达到良好密封，在泵体，泵盖上装有密 封环，泵体上部备有丝孔作为放气用，停车检修时，泵中之水从丝孔放出，为了方便泵体和泵盖的抓缷备有起盖螺钉，进出口均备有测压孔。

两级与单级相同，仅泵体、泵盖和中间导叶构成两个工作室，在两室内相应装有硅黄铜80-3铸成的第一级叶轮和铸铁HTA20-40CUMO制成的叶轮。

GNL,N,NB型冷凝水泵泵价格多少？影响泵价格有哪些因素？

原材料：没有合格的原材料，好的厂家也生产不出好的泵，有的小型生产厂家为了节省材料，用的都是不合格的原材料，要选择好的生产厂家，举例来说，长沙中联泵用的轴承是SKF日本NTN轴承。

GNL,N,NB型冷凝水泵泵厂家【业绩案例】

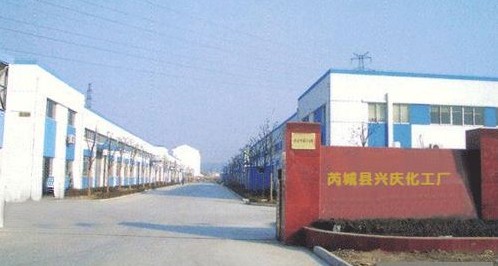

山西芮城兴庆化工

2012年6月底，芮城县兴庆化工与我公司签订一批GNL,N,NB型冷凝水泵，用于解决超高温热水的输送问题，提高产品质量和生产效率。

泵具有高效节能、噪音低、性能可靠等优点，适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店等锅炉高温热水增压循环输送以及城市采暖系统循环用泵，使用温度T<240℃。
